無塵電纜拖鏈
2018/6/12 20:17:06
暫無圖片。
詳細介紹
拖鏈一般應用于需要做往復運動的電纜或管線，起到牽引和保護的作用。傳統的拖鏈由多個單元鏈組成，單元鏈之間鉸接連接。單元鏈的根據不同的需要可以設置有弧度，單元鏈由左右鏈板和上下蓋板組成，中間的空間用于容納電纜和管線。在自動化設備上一般采用塑料拖鏈，使用塑料拖鏈的好處是重量輕，便于自動化設備的移動和操作。但是塑料拖鏈也有一些缺點，特別是在潔凈室和真空環境下操作時，由于拖鏈的單元鏈之間具有相對轉動，塑料拖鏈會產生噪音和粉塵，對設備和產品均可能造成污染。
本產品要解決的技術問題是為了克服現有技術中塑料拖鏈產生噪音和粉塵的缺陷，提供一種柔性無塵電纜拖鏈。
柔性無塵電纜拖鏈特點：
腔體，所述腔體包括若干呈陣列排列的管腔，若干所述管腔之間互相隔離；
本產品管腔為扁形時，所述包覆部的厚度為所述半圓的半徑的0.1至0.5倍。
本產品支撐體采用硅膠或橡膠制造。天然橡膠具有較高的壓力和抗拉負荷，良好的韌性、高彈性和耐磨性，耐高低溫時性能穩定，能夠適應-40°C至200°C的溫度變化，天然橡膠耐油、耐鹽，并有一定的耐酸、耐堿能力。這樣就達到了實現支撐體的較好的彈性的技術效果。
若干所述管腔呈至少一排直線排列。這樣就達到了拖鏈容納至少一排電纜的技術效果。
本產品支撐體的橫截面的外輪廓在任意一點上的切線均不經過所述管腔。這樣支撐體的整體外輪廓是平滑的，不容易沾染灰塵，這樣就達到了拖鏈外形平滑，容易清理的技術效果。

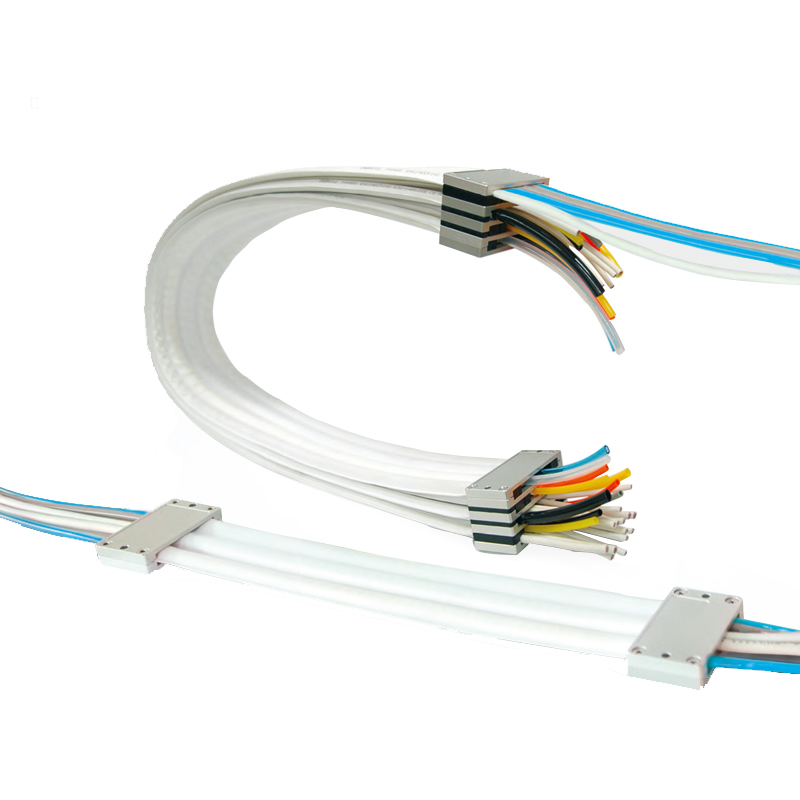

本產品柔性無塵電纜拖鏈整體呈U形，所述柔性無塵電纜拖鏈包括兩個直部和一個彎部，所述彎部連接兩個所述直部。這樣就實現了拖鏈在自然狀態下保持電纜的形狀的技術效果。
在符合本領域常識的基礎上，上述各優選條件，可任意組合，即得本產品各較佳實例。
柔性無塵電纜拖鏈不會產生噪聲和粉塵，穿線簡單，具有彎曲性能好和阻燃的優點，大量降低成本。
柔性無塵電纜拖鏈特點：
腔體，所述腔體包括若干呈陣列排列的管腔，若干所述管腔之間互相隔離；
無塵拖鏈的支撐體包覆所述管腔的外輪廓，所述支撐體采用彈性材質一體成型。管腔內用于容納電纜，支撐體起到保持電纜特定形狀位置的作用，在電纜做往復運動的時候，拖鏈進行反復的彎曲伸直運動，保持電纜按照特定軌跡運動，這樣就達到了無聲無塵地支撐電纜的一端做往復直線運動的技術效果。
本產品支撐體包括包覆部和填充部，所述包覆部用于隔離管腔和外界，所述填充部用于填充在若干所述管腔之間。包覆部保護了電纜不受損壞，填充部用于保持電纜在內部的既定位置，這樣就達到了容納并且隔離電纜的技術效果。
本產品管腔為扁形時，所述包覆部的厚度為所述半圓的半徑的0.1至0.5倍。
本產品支撐體采用硅膠或橡膠制造。天然橡膠具有較高的壓力和抗拉負荷，良好的韌性、高彈性和耐磨性，耐高低溫時性能穩定，能夠適應-40°C至200°C的溫度變化，天然橡膠耐油、耐鹽，并有一定的耐酸、耐堿能力。這樣就達到了實現支撐體的較好的彈性的技術效果。
若干所述管腔呈至少一排直線排列。這樣就達到了拖鏈容納至少一排電纜的技術效果。
本產品支撐體的橫截面的外輪廓在任意一點上的切線均不經過所述管腔。這樣支撐體的整體外輪廓是平滑的，不容易沾染灰塵，這樣就達到了拖鏈外形平滑，容易清理的技術效果。
本產品柔性無塵電纜拖鏈整體呈U形，所述柔性無塵電纜拖鏈包括兩個直部和一個彎部，所述彎部連接兩個所述直部。這樣就實現了拖鏈在自然狀態下保持電纜的形狀的技術效果。
在符合本領域常識的基礎上，上述各優選條件，可任意組合，即得本產品各較佳實例。
柔性無塵電纜拖鏈不會產生噪聲和粉塵，穿線簡單，具有彎曲性能好和阻燃的優點，大量降低成本。
