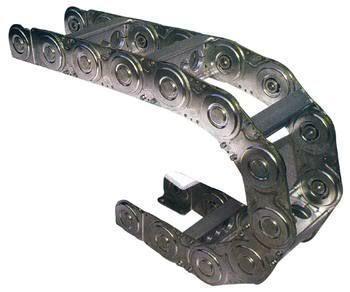

加固拖鏈
2018/6/26 10:44:23
暫無圖片。
詳細介紹

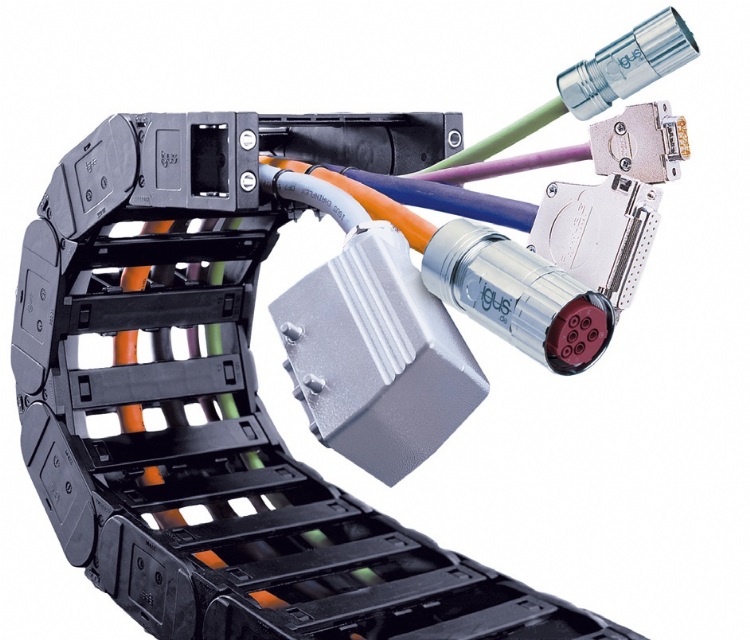

拖鏈，一般應用在機床、機械等的電纜、油管、氣管、水管、風管上，起到牽引和保護的作用。在使用中，拖鏈成為這些管道的保護殼，位于這些管道的外側。如今，在機械業普遍使用拖鏈，市面上售賣的拖鏈多種多樣，其各自都有不同的設計理念，力求能達到不同機械的使用要求。
但是拖鏈由于固定性不強，容易在豎直方向發生形變，從而擠壓到內部的線纜，對線纜造成損壞。實用新型內容
本公司能提供一種加固拖鏈，安裝高效簡單，結構強度高，對線纜的保護作用好。
本產品通過以下技術方案得以實現：
一種加固拖鏈，包含單座和與所述單座連接的連接板，所述單座上設有主軸和通過孔，所述連接板包含固定板和翻轉板，分別連接在所述單座的不同高度位置上，所述固定板包含卡扣，所述翻轉板至少一端與所述單座鉸接。
—個完整的拖鏈包含多個單座，多個所述單座彼此連接，且能在一定角度翻轉，從而滿足拖鏈的角度彎曲的需求。每一節拖鏈都有左右兩個所述單座，這一組所述單座之間憑借所述連接板進行連接。每一節拖鏈中都會包含至少兩片所述連接板，每片所述連接板的兩端分別連接兩個所述單座，可以在水平方向延伸，并且分別設置在上方和下方，這樣，電纜就位于上下兩塊所述連接板和左右兩塊所述單座之中的空間里。而兩塊所述連接板中，一塊是所述固定板，所述固定板上設有卡扣，所述固定板與所述單座之間是固定連接，不會發生形變，固定連接，具備一定的結構強度，所述卡扣的具體形式可以是現有技術中的插片和插座的結合，這里不多做贅述。而所述翻轉板上至少一端是鉸接端，與至少一個所述單座是鉸接，可以翻轉，這樣的設計使得在安裝和拆卸所述連接板，調整線纜的時候，比較方便。在實際使用中，所述固定板兩端都是采用所述卡扣進行連接，而所述翻轉板一端是采用所述卡扣固定連接，另一端翻轉，是最為穩定和便捷的設計方式。
本產品的優勢在于：
附圖說明：
1、單座，11、主軸，12、通過孔，13、副槽，14、主槽，15、下限位槽，16、翻轉槽，17、轉軸，18、上限位片，2、連接板，3、固定板，31、卡扣，311、外扣，312、外槽，313、內扣，314、內槽，32、弧板，321、內陷弧，4、翻轉板，41、翻轉塊，42、翻轉孔，43、下限位板。
本公司能提供一種加固拖鏈，安裝高效簡單，結構強度高，對線纜的保護作用好。
本產品通過以下技術方案得以實現：
一種加固拖鏈，包含單座和與所述單座連接的連接板，所述單座上設有主軸和通過孔，所述連接板包含固定板和翻轉板，分別連接在所述單座的不同高度位置上，所述固定板包含卡扣，所述翻轉板至少一端與所述單座鉸接。
—個完整的拖鏈包含多個單座，多個所述單座彼此連接，且能在一定角度翻轉，從而滿足拖鏈的角度彎曲的需求。每一節拖鏈都有左右兩個所述單座，這一組所述單座之間憑借所述連接板進行連接。每一節拖鏈中都會包含至少兩片所述連接板，每片所述連接板的兩端分別連接兩個所述單座，可以在水平方向延伸，并且分別設置在上方和下方，這樣，電纜就位于上下兩塊所述連接板和左右兩塊所述單座之中的空間里。而兩塊所述連接板中，一塊是所述固定板，所述固定板上設有卡扣，所述固定板與所述單座之間是固定連接，不會發生形變，固定連接，具備一定的結構強度，所述卡扣的具體形式可以是現有技術中的插片和插座的結合，這里不多做贅述。而所述翻轉板上至少一端是鉸接端，與至少一個所述單座是鉸接，可以翻轉，這樣的設計使得在安裝和拆卸所述連接板，調整線纜的時候，比較方便。在實際使用中，所述固定板兩端都是采用所述卡扣進行連接，而所述翻轉板一端是采用所述卡扣固定連接，另一端翻轉，是最為穩定和便捷的設計方式。
單座包含副槽和尺寸大于所述副槽的主槽。
卡扣包含外扣和開設在所述外扣中的外槽，還包含內扣和設在所述內扣中的內槽，所述內扣設在所述外槽中。
外扣和所述內扣的雙扣設計，可以更好的實現固定連接，增加穩定性。[0010]作為本實用新型的優選，所述固定板上設有弧板，所述弧板一端與所述固定板連接，另一端與所述單座的側面抵觸，所述弧板上設有內陷弧。
弧板在抵觸所述單座和所述固定板的時候能增加穩定性，不易發生形變，所述內陷弧能提供更好的支撐張力。
翻轉板包含翻轉塊和開設在所述翻轉塊上的翻轉孔，所述單座上包含有翻轉槽和位于所述翻轉槽中的轉軸，所述轉軸穿過所述翻轉孔。
翻轉槽中設有上限位片。
翻轉槽的下方開設有下限位槽，所述翻轉板上設有用于進入所述下限位槽中的下限位板。
上限位片和所述下限位板分別位于上方和下方，在所述翻轉板向上翻轉到一定角度時，所述上限位片就會與所述翻轉板抵觸，阻止所述翻轉板進一步翻轉。而所述下限位板位于下方，設在所述翻轉板上，當所述翻轉板向下翻轉到一定角度，所述下限位板就進入了所述下限位槽之中，并且無法再翻轉，所述下限位槽位于所述單座中。
本產品的優勢在于：
1、電纜位于所述單座和所述連接板形成的空腔里，保護電纜；
2、固定板包含卡扣，與所述單座固定連接，具備一定的承重力和結構強度；
3、翻轉板打開方便，便于用戶調整和操作電纜；
4、上限位板和所述下限位板能對所述翻轉板的翻轉角度進行雙向限位。
附圖說明：
1、單座，11、主軸，12、通過孔，13、副槽，14、主槽，15、下限位槽，16、翻轉槽，17、轉軸，18、上限位片，2、連接板，3、固定板，31、卡扣，311、外扣，312、外槽，313、內扣，314、內槽，32、弧板，321、內陷弧，4、翻轉板，41、翻轉塊，42、翻轉孔，43、下限位板。
